在线客服
当前位置: 最新资讯 > 轴承知识 > 风机轴承保持架损坏原因
风机轴承保持架损坏原因
2022-07-06 16:12:43 分类:轴承知识
摘要:轴承 风机轴承 保持架 保养 注意事项 工艺流程

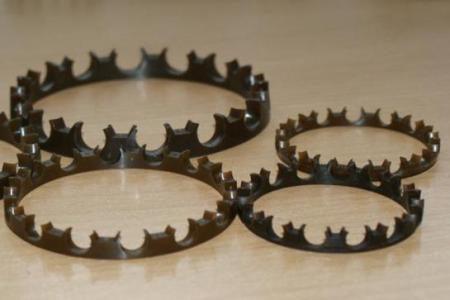

今天我们来了解一下风机轴承和保持架损坏的原因是什么?


轴承工作期间,保持器要承受因摩擦、冲击、离心力和惯性力引起的应力。 它们还可能受某些有机溶剂或冷却剂、润滑剂、润滑添加剂的化学影响。 因此,保持架很容易被损坏,轴承非正常发热及保持架损坏的原因有以下几个:

(1)轴承座孔的同轴度、座孔壁的刚度、拧紧螺栓时的力度及顺序都有可能引起轴承座孔和轴承变形,导致不正常发热、振动,使保持架受到无规则的振动冲击、挤压,不均匀磨损,严重时断裂。



(2)由于胶带轮相互错位,使轴承受到附加轴向力作用,而装在光轴上的调心球轴承不宜承受轴向力,结果引起轴承不正常温升,保持架也加速磨损。
(3)在装配调整内锥套时,由换胶带前的30℃上升到43℃,周后又降到40℃以下。

(4)轴承温度偏高的原因除与装配质量有关外,油液(脂)的清洁度、品质、品种及粘度也有直接关系,尤其是高转速轴承对油的粘度更敏感。例如,室风机转速较高,风量不大,风压较高,转矩较小,按理高速轻载的设备及轴承宜用稀油,因转速高易形成承载油膜,减少滚动体摩擦阻力,并利于清洗与散热,但l号风机轴承箱从开始投产就一直使用N320中负荷工艺齿轮油,问题提出后改为N22O,但粘度仍大,若能改为HJ20HJ3012>果会更好些,温度也会从长期60℃左右降下来。



(5)由于轴承座无排油孔,多余的油只能从轴颈挤出,加油间隔期短,尽管每次注入不多,但油腔还是很快填满,使轴承工作温度突然升高25-35℃,这就是正常运转中轴承温度突然升高的原因。这种情况持续几天后随油脂的挤出而改善。长此反复,既浪费又影响轴承寿命,并且也增加了对故障判断的难度。因轴承温升后,滚动接触应力增大,油脂的粘度与吸附性下降,磨损增加;此外,由于轴承套圈的温度高于锥套等相邻零件,热膨胀使本来不太紧的配合可能出现松动,油多引起的温升与套杆松动引起的温升开始时是很难区分的,有时热胀的影响使二者同时存在。总之,多次反复的结果,必将使孔、轴配合趋于松动。经常出现这种情况主要是润滑制度规定不适当,同时,操作员加油时也有“宁多勿少”的想法。在封闭的油腔内不必经常加油,只要滚道内有油,正常运转情况下不会造成缺油故障。另外,也可在轴承座适当位置设放油孔,以便定期加油时“吐故纳新”,以避免每次加油就温升几天的现象。

(6)胶带张紧力太大也会使轴承温度升高,振动加剧,胶带还易损坏。因轴承径向载荷增大,使滚动体与滚道在接触处产生弹性变形,增加摩擦热与磨损,易引起点蚀。

(7)风机出现异常振动或轴弯曲常使轴承迅速升温并易损坏。2轴承不正常与认识上存在误区有关长期以来,轴承的工作温度在几乎所有的设备技术文件中都有相类似的规定。对轴承升温的问题,部分人存在认识与理解上的误区。笔者历经数厂都遇到过这种情况。在许多技术文件中不加区别、不分设备对象地规定了轴承工作温度不超过30℃,不超过40℃,或工作温度不超过65℃、75℃、80℃,以及不超过90℃等等。

保持架在使用过程中一定要定期的维护保养来延长保持架的使用寿命!


简述轴承保持器清洗的工艺要求,铜保持器怎么清洗?

保持架(即轴承保持架,又称轴承保持器)滚动轴承在工作时,别是载荷复杂且高速旋转时,保持架要承受很大的离心力、冲击和振动,保持架和滚动体之间存在较大的滑动摩擦,并产生大量的热量。力和热共同作用的结果会导致保持器故障,严重时会造成保持架烧伤和断裂。因此,要求保持架材料导热性好、耐磨性好、摩擦系数小,有较小的密度,定的强度和韧性的配合、较好的弹性和刚度.与滚动体相近的膨胀系数.以及良好的加工工艺性能。另外,保持架还要受到化学介质,如润滑剂、润滑剂添加剂、有机溶剂和冷却剂等的作用。下面富海合的小编就来说下轴承保持器清洗的工艺要求!


1、范围:

本标准对轴承主要辅件保持器清洗要求作了说明。本标准适用于轴承有限公司对轴承保持器洗、慎干与防护。

2、工艺流程:

保持器→装入料杆→摇臂清洗→粗洗和精洗→组装。



3、操作规范和控制要求:

(1)将要清洗的保持器装入清洗的料杆内,要轻拿轻放,以免造成保持器变形弯曲。

(2)将装了保持器的料杆放到摇臂清洗机内,然后从摇臂清洗机转到粗清洗桶内,进行前后左右上下震 荡不可幅度过大,时间控制在40-60秒内,再放入到精清洗桶内轻泡,时间控制在1-2分钟内。

(3)将清洗好的保持器取出放到没有灰尘的环境下将油慎出即可使用。

(4)不同厂家,不同状态的保持器不允许混在一起。

(5)洗好的保持器在组装前要用绸布盖好或是放入干净的铁桶内,避免灰尘慎入。如果长时间不使用要 进行防锈。


4、清洗和油品要求:

(1)清洗用洁净的航空汽油,每班沉淀过滤,每两天更换一次。

(2)清洗油桶使用完毕应立即加盖盖好。

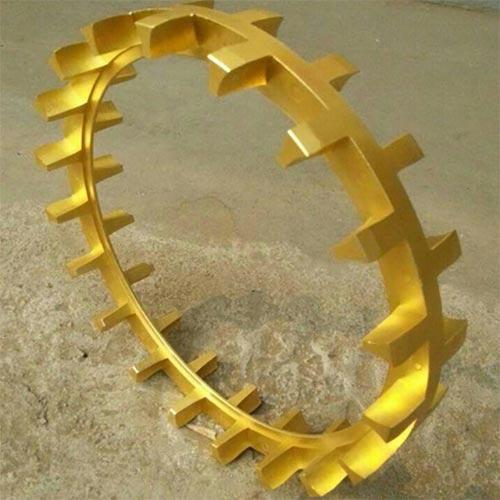

铜保持器的工艺流程:

1.无氧铜:工件装挂(筐)→OY-29常温酸性除油→流水清洗→OY-28超声波碱性脱脂(化学脱脂亦可,油污不重可以不用)→热水洗→流水洗(流水洗采用三逆流漂洗)→OY-54化学抛光→流水清洗→除膜(3-5%稀硫酸溶液,劣质黄铜挂灰请用OY-96劣铜挂灰清洗剂退膜) →流水洗(流水洗采用三逆流漂洗)→OY-8无铬钝化→流水洗→纯水洗→封闭(般不用)→干燥(烘干或热风吹干)→检验→成品包装

2.有氧铜:工件装挂(筐)→OY-95软化黑皮→流水洗→OY-29酸性常温除油脱脂剂→流水洗(流水洗采用三逆流漂洗)→OY-54化学抛光→流水清洗→除膜(2-5%稀硫酸溶液,劣质黄铜挂灰请用OY-96劣铜挂灰清洗剂退膜) →流水洗(流水洗采用三逆流漂洗)→OY-8无铬钝化→流水洗→纯水洗→封闭(般不用)→干燥(烘干或热风吹干)→检验→成品包装

1.设备要求:塑料容器,是PVC或PP材质制作的长方形槽个,大小视生产需要。如果生产量大,槽子要设计成溢流的形式(如电泳槽),便于槽液流动,温度(在生产过程中,槽液温度会放热升温)均匀。

2.建浴方法:先将水槽洗净,然后向水槽内加入洁净的自来水(去离子水);再缓慢的加入所需要的双氧水及OY-54抛光光亮剂;补充自来水至规定的体积,搅拌均匀,检测PH,备用。

3.使用方法:小件产品(面积小重量轻):可以制作网状的篮子,将产品盛入篮子内进行清洗,清洗时将篮子适当抖动,以避免产品之间相互叠合,造成抛光不匀现象。

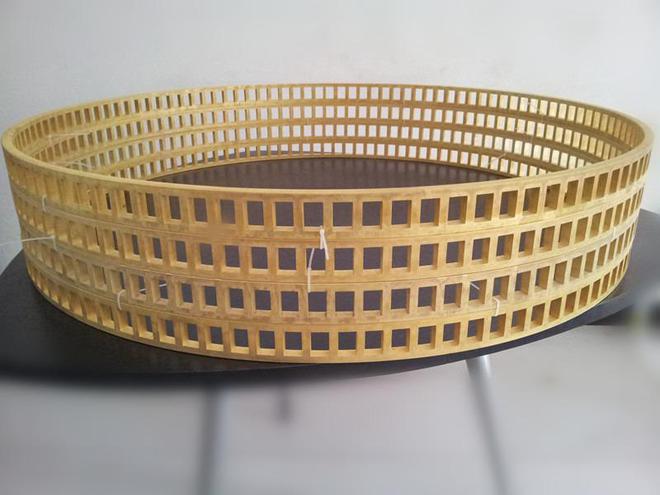

常用的保持架按材料种类划分主要有金属保持架和非金属保持架。另外还有复合材料保持架等。最殊用途的轴承保持架还应满足特殊工作条件的要求。如耐高温、耐腐蚀、自润滑(真空中使用)或无磁性等。日常保持架定期清洗才能更好的延长保持架的寿命!

陌贝广告图
