详解调心球轴承简介
2021-06-03 15:34:47 分类:轴承知识
摘要:调心球轴承是二条滚道的内圈和滚道为球面的外圈之间,装配有圆球状滚珠的轴承。外圈滚道面的曲率中心与轴承中心一致,所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时,可以自动调整,不增加轴承负担。

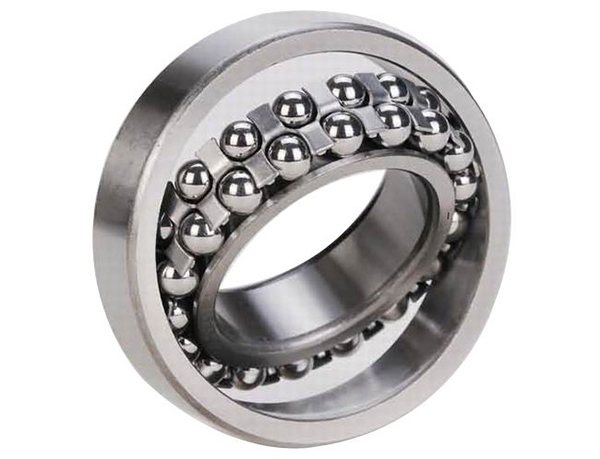

调心球轴承是二条滚道的内圈和滚道为球面的外圈之间,装配有圆球状滚珠的轴承。外圈滚道面的曲率中心与轴承中心一致,所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时,可以自动调整,不增加轴承负担。

调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大,适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承,可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。


陌贝网


调心球轴承有圆柱孔和圆锥孔两种结构,保持架的材质有钢板、合成树脂等。其特点是外圈滚道呈球面形,具有自动调心性,可以补偿不同心度和轴挠度造 调心球轴承成的误差,但其内、外圈相对倾斜度不得超过3度。

可承受较大的径向载荷,同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形,故具有调心性能,当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°~2.5°时,轴承仍能工作。调心球轴承内孔有圆柱形和圆锥形两种。圆锥形内孔的锥度为1:1 21:30。为了加强轴承的润滑性能,在轴承外圈上加工环形油槽和三个油孔。
