轴承的标准基本尺寸介绍

2023-02-15 16:50:03 分类:轴承知识
摘要:轴承 基本尺寸 轴承知识 内径 轴承尺寸 倒角尺寸 制造业

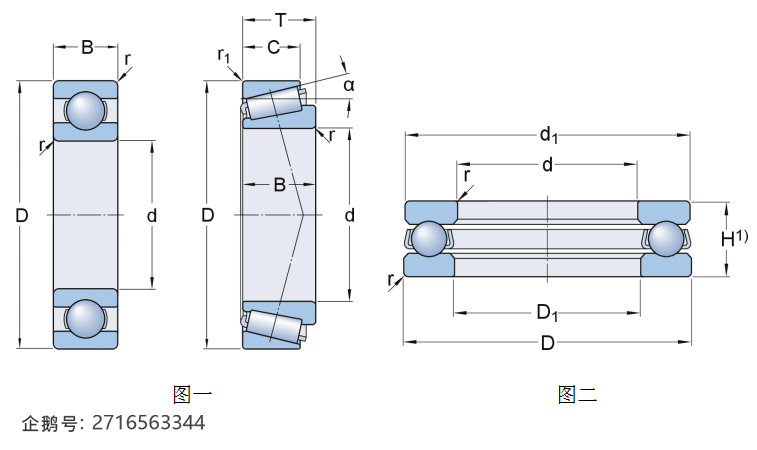

基本尺寸是轴承的主要尺寸(图 一 和图 二)。

其中包括:内径 (d)、外径 (D)、宽度或高度(B、C、T 或 H)、倒角尺寸 (r)


一、公制轴承的基本尺寸已在 ISO 内标准化总方案:
ISO 15 标准,用于向心滚动轴承,但带座轴承、某些滚针轴承和圆锥滚子轴承不包括在内
ISO 104 标准,适用于推力轴承

ISO 355 标准,用于圆锥滚子轴承


大部分滚动轴承符合 ISO 标准尺寸,这是可实现互换的前提条件。

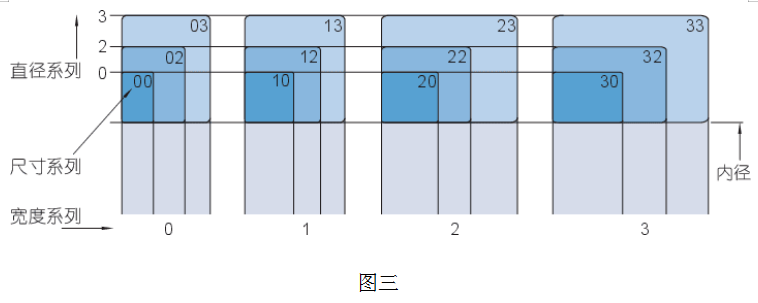

针对径向轴承的 ISO 通用方案为每个标准内径提供了若干个标准外径系列。 它们被称为直径系列,并以 7、8、9、0、1、2、3 和 4 进行编号(按外径增加排序)。 在每个直径系列中,存在不同的宽度系列(8、0、1、2、3、4、5 和 6,按宽度增加排序)。 图三显示直径系列 0、2 和 3 以及宽度系列 0、1、2 和 3。


对于推力轴承,使用高度系列替代宽度系列。 高度系列以 7、9、1 和 2 进行编号。

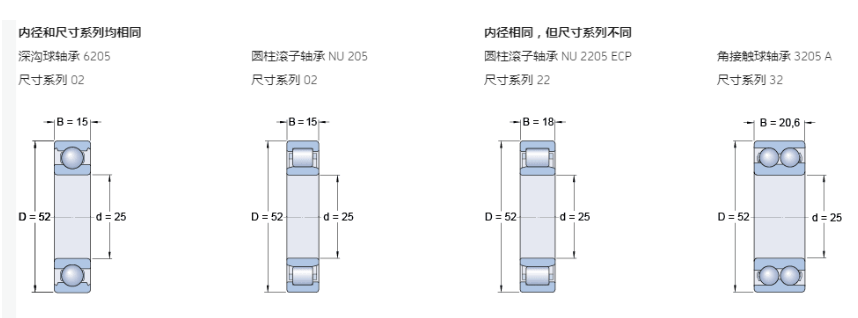

如内径和尺寸系列相同,符合 ISO 通用方案的轴承拥有相同的基本尺寸(图四)。 否则,其基本尺寸则不同。


图四


二、英制轴承

除了符合 ISO 尺寸的轴承外,SKF 还提供全系列的轴承,其英制尺寸符合美国和英国标准。下一课我们来讲轴承型号如何来表示,欢迎大家关注和收藏。更多轴承知识轴承新闻,请登录“陌贝网”进行查看
