轴承上的字母和数字表示什么

2022-12-24 13:10:20 分类:轴承知识
摘要:轴承 数字 代号 轴承型号 陌贝网

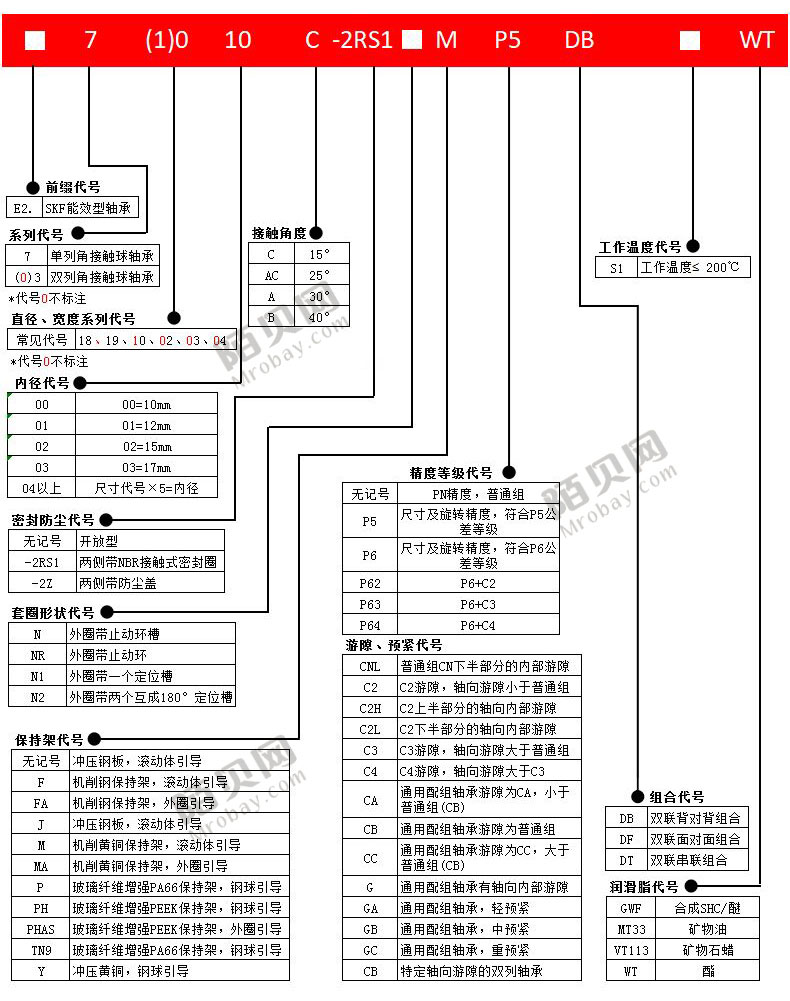

轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数,并保证其回转精度。通常用型号(字母+数字)来表明轴承的内径、直径系列、宽度系列和类型,一般最多为五位数,先分述如下:

1)轴承内径用基本代号右起第一、二位数字表示。对常用内径d=20~480mm的轴承内径一般为5的倍数,这两位数字表示轴承内径尺寸被5除得的商数, 如04表示d=20mm;12表示 d=60mm等等。对于内径为10mm、12mm、15mm和17mm的轴承,内径代号依次为00、01、02和03。对于内径小于10mm和大于 500mm 轴承,内径表示方法另有规定。

2)轴承的直径系列(即结构相同、内径相同的轴承在外径和宽度方面的变化系列)用基本代号右起第三位数字表示。例如,对于向心轴承和向心推力轴承,0、1 表示特轻系列;2表示轻系列;3表示中系列;4表示重系列。推力轴承除了用1表示特轻系列之外,其余与向心轴承的表示一致。



3)轴承的宽度系列(即结构、内径和直径系列都相同的轴承宽度方面的变化系列)用基本代号右起第四位数字表示。当宽度系0系列 (正常系列)时,对多数轴承在代号中可不标出宽度系列代号0,但对于调心滚子轴承和圆锥滚子轴承,宽度系列代号0应标出。

直径系列代号和宽度系列代号统称为尺寸系列代号。

4)轴承类型代号用基本代号右起第五位数字表示(对圆柱滚子轴承和滚针轴承等类型代号为字母)。



2.后置代号

轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。后置代号的内容很多,下面介绍几个常用的代号。

1)内部结构代号是表示同一类型轴承的不同内部结构,用字母紧跟着基本代号表示。如:接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同。


2)轴承的公差等级分为2级、4级、5级、6级、6X级和0级,共6个级别,依次由高级到低级,其代号分别为/P2、/P4、/P5、/P6、/P6X和/P0。公差等级中, 6X级仅适用于圆锥滚子轴承; 0级为普通级,在轮承代号中不标出。。

3)常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组,共6个组别,径向游隙依次由小到大。0组游隙是常用的游隙组别,在轴承代号中不标出,其余的游隙组别在轴承代号中分别用/C1、/C2、/C3、/C4、/C5表示。

3.前置代号

轴承的前置代号用于表示轴承的分部件,用字母表示。如用 L表示可分离轴承的可分离套圈;K表示轴承的滚动体与保持架组件等等。

虽然轴承型号表示方法很复杂,但还是有一定规律的,您可以到陌贝网进行轴承型号查询,也可以在商品详情页中,查看各类型轴承的字母与数字表示含义。
