轴承后缀字母含义——SKF锁紧螺姆

2023-01-30 16:41:38 分类:轴承知识
摘要:轴承 SKF 锁紧螺拇 轴承类型 工业 互联网 知识

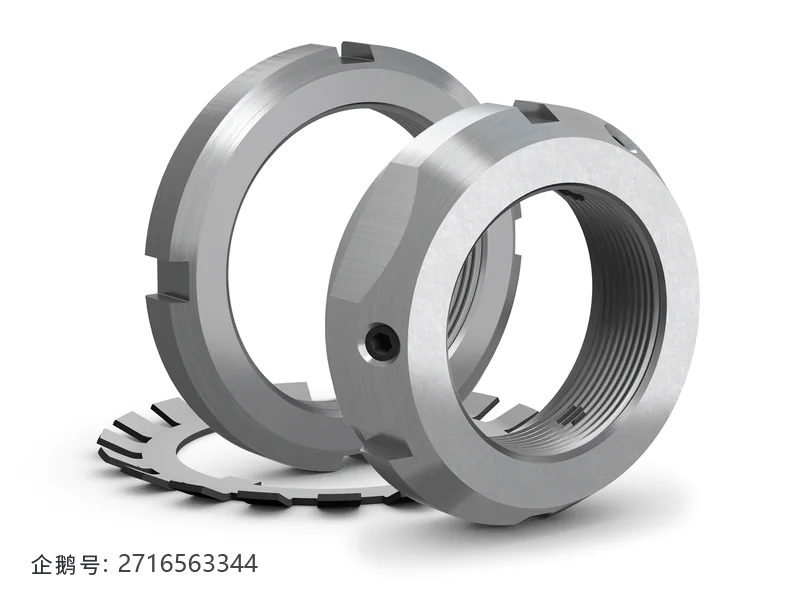

锁紧螺母用于将轴承锁定在轴上。此外,还可用于将带有圆锥孔的轴承安装到圆锥轴颈和紧定套上,以及将轴承从退卸套上拆卸下来。锁紧螺母也经常用来锁紧齿轮、皮带轮及其他机械部件。


锁紧螺母必须通过以下方式紧固,以防止意外松动:

与轴上的键槽或紧定套的锁紧槽结合的锁紧装置;
或内置在螺母中的锁紧装置;
SKF 锁定螺母可采用多种方法将螺母固定在轴上。此处列出的锁定螺母属于 SKF 基本产品。可根据要求提供其他锁定方法的锁定螺母。如需了解更多信息,请与陌贝网联系。


SKF 工业锁定螺母
需要键槽
带内置锁定


SKF 精密锁定螺母
带内置锁定
由于不需要键槽,带有内置式锁紧装置的锁定螺母可以降低轴加工成本。另也不需要单独的锁紧装置,因此安装更快、更容易。但是,需要多加留意这些锁定螺母的拧松扭矩。


今天我们主要来了解和学习一下SKF锁紧螺姆前、后缀字母的含义,不同品牌,后缀含义也略有差别,这里以SKF品牌的退卸套为例。


一、带锁定垫圈、锁定扣或锁定板的锁定螺母示例及应用选择如下所示

1、 产品类型
1)AN 锁定螺母尺寸符合 ANSI 标准,常规系列
2)HM 带梯形螺纹的锁定螺母
3)HME 外径带凹槽的 HM 锁定螺母
4)HML HM 锁定螺母,轻型系列
5)HMLL 截面高度较低的 HML 锁定螺母
6)KM 锁定螺母尺寸符合 ISO 标准
7)KML 截面高度较低的锁定螺母
8)N 锁定螺母,尺寸符合 ANSI 标准
9)N 锁定螺母有两个系列: N 00 常规系列和 N 000 低高度系列
10)MB     锁定垫圈,尺寸符合 ISO 标准或适用于 KM 锁定螺母
11)MBL 锁定垫圈,尺寸符合 ISO 标准或适用于 KML 锁定螺母
12)MS 30 锁定扣,尺寸符合 ISO 标准或适用于 HM 30 锁定螺母
13)MS 31 锁定扣,尺寸符合 ISO 标准或适用于 HM 31 锁定螺母
14)PL 锁定板,尺寸符合 ANSI 标准
15)W 锁定垫圈,尺寸符合 ANSI 标准
16)W 锁定垫圈有两个系列: W 00 常规系列(AN 和 N)锁定螺母,W 000 低高度系列(N 0)锁定螺母,无轴向舌片


2、 尺寸标号
用于公制尺寸
1)0 10 mm 螺纹直径
2)1 12 mm 螺纹直径
3)2 15 mm 螺纹直径
4)3 17 mm 螺纹直径
5)4至96      (×5) 20 mm 螺纹直径至(×5) 480 mm 螺纹直径
6)/500至/1120     500 mm 螺纹直径至1120 mm 螺纹直径

英制尺寸
1)0 0.391 in. 螺纹直径
2)1 0.469 in. 螺纹直径
3)2 0.586 in. 螺纹直径
4)3 0.664 in. 螺纹直径
5)4至96 0.781 in. 螺纹直径至18.894 in. 螺纹直径
500至950 19.682 in. 螺纹直径至37.410 in. 螺纹直径

3、 后缀
B 惠氏螺纹
T 梯形螺纹
A 已为 MB 锁定垫圈增加板厚度

二、带整体锁定的锁定螺母
带整体锁定的锁定螺母的示例和适用选项如下所示

1、 产品类型
KMFE 锁定螺母带有整体式锁定螺钉,接触面设计用于 CARB 圆环滚子轴承、密封球面滚子轴承和密封自调心球轴承
KMK 带内置锁定装置的锁定螺母

2、 尺寸标号
1)0 10 mm 螺纹直径
2)1 12 mm 螺纹直径
3)2 15 mm 螺纹直径
4)3 17 mm 螺纹直径
5)4至40 (×5) 20 mm 螺纹直径至(×5) 200 mm 螺纹直径

3、 后缀 (仅适用于 KMFE 锁定螺母)
H 接触直径更大
L 接触直径更小

以上就是SKF锁紧螺姆最常见的前缀和后缀字母含义,之后陌贝网也对不同品牌、不同类型的轴承后缀含义进行详细讲解,也希望大家关注与点赞支持一下~
