什么是关节轴承
2022-05-18 14:53:49 分类:轴承知识
摘要:轴承 关节轴承 特点 滑动轴承


  关节轴承是一种球面滑动轴承,其滑动接触表面是一个内球面和一个外球面,运动时可以在任意角度旋转摆动,它采用表面磷化、炸口、镶垫、喷涂等多种特殊工艺处理方法制作而成。关节轴承具有载荷能力大,抗冲击,抗腐蚀、耐磨损、自调心、润滑好等特点。




  • 特点

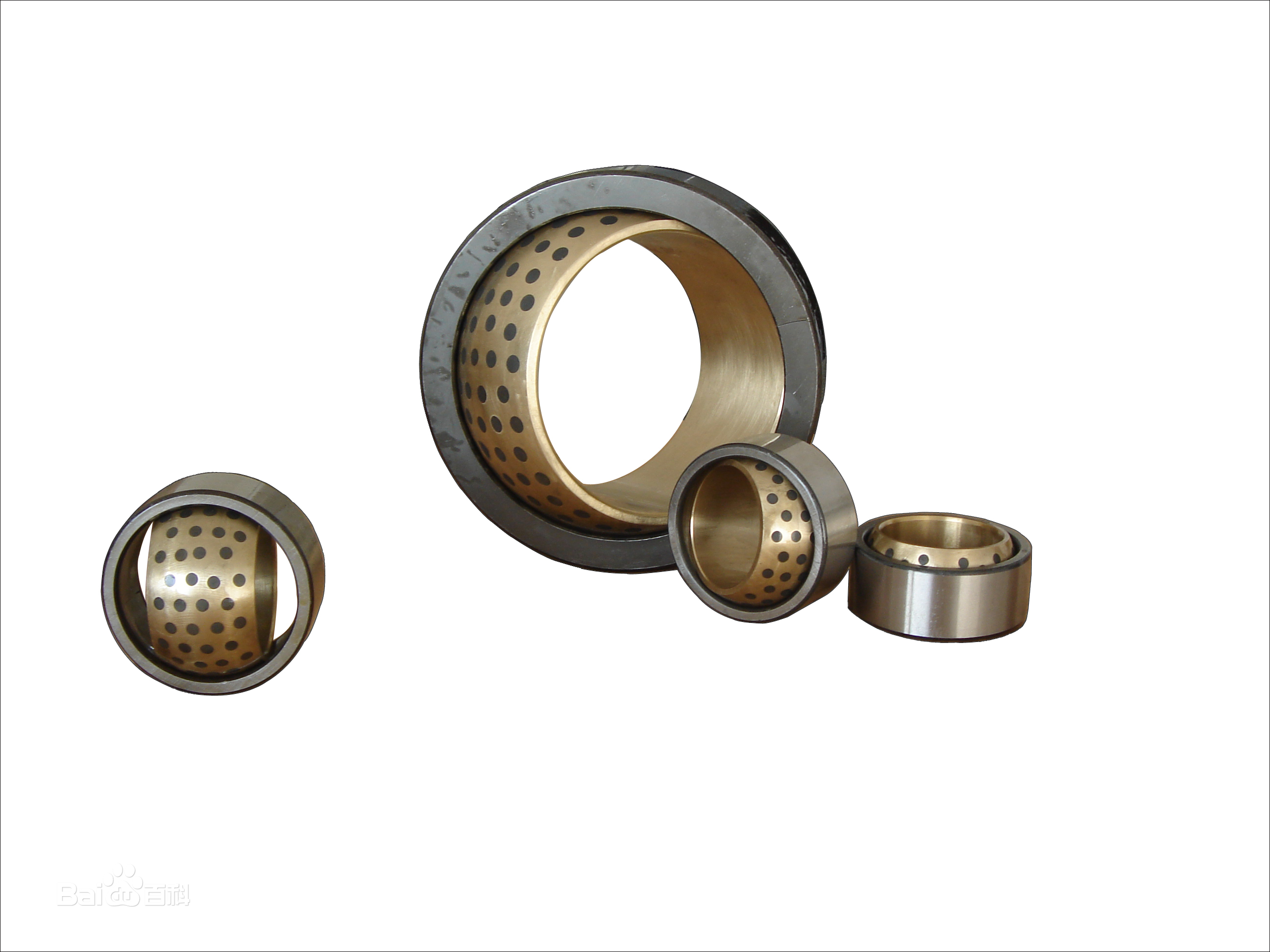

  关节轴承能承受较大的负荷。根据其不同的类型和结构,可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料,故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动,和低速旋转,也可在一定角度范围内作倾斜运动,当支承轴与轴壳孔不同心度较大时,仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。



  • 应用

  关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备,汽车减震器,水利机械等行业。关节轴承是球面滑动轴承,基本型是由具有球形滑动球面接触表面的内、外圈组成。根据其结构和类型的不同,可承受径向载荷、轴向载荷,或者是径向、轴向同时作用的联合载荷。


  因为关节轴承的球形滑动接触面积大,倾斜角大,同时还因为大多数关节轴承采取了特殊的工艺处理方法,如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等,因此有较大的载荷能力和抗冲击能力,并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点,即使安装错位也能正常工作。因此,关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。



  • 组成

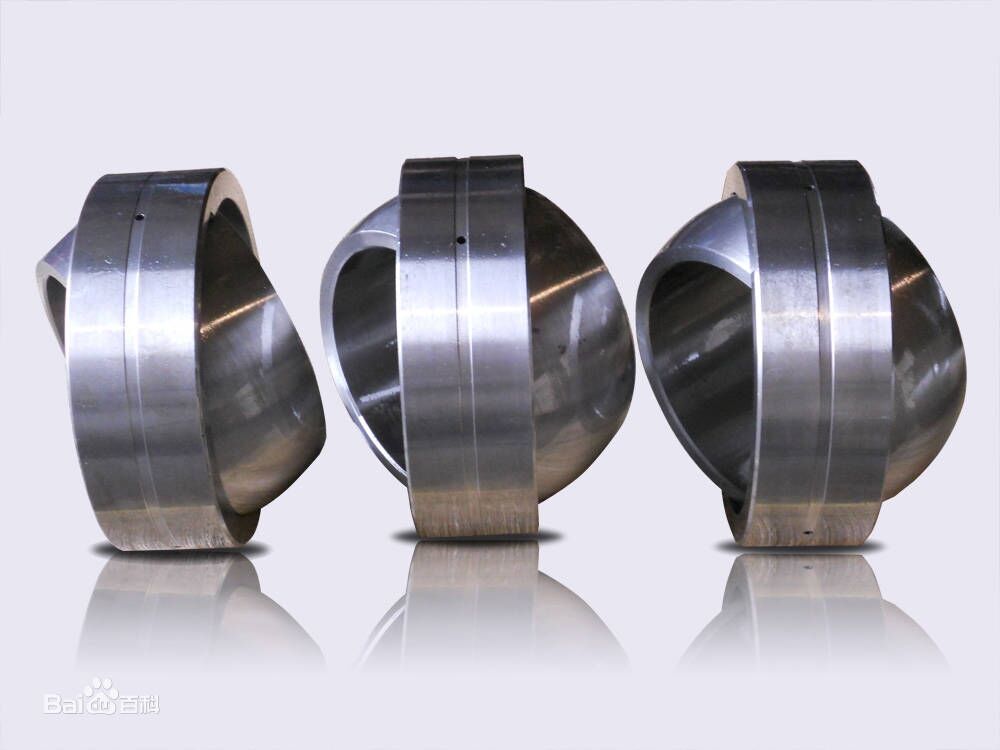

  关节轴承主要是由一个外圈和一个内圈组成。外圈的内球面和内圈的外球面组成滚动摩擦副。


  • 关节轴承性能

  由于关节轴承的结构形式和工作机理与滚动轴承完全不同,因此关节轴承有其自身的技术特性和维护的要求。



  • 工作温度

  关节轴承允许的工作温度主要由轴承滑动面间的配对的材料所决定,特别是自润滑型关节轴承的塑料材料滑动面,在高温时其承载能力会有下降趋势。如润滑型关节轴承的滑动面材料配对为钢/钢时,其容许的工作温度取决于润滑剂的容许工作温度。但对所有的润滑型及自润滑型关节轴承来讲,均可在-30℃~+80℃温度范围内使用,并保持正确的承受能力。


  • 倾角

  关节轴承的倾角远比一般可调心的滚动轴承大得多,很适合在同心度要求不高的支承部位使用,关节轴承的倾角随轴承结构大小、类型、密封装置及支承的形式而不同,一般向心关节轴承的倾角范围是3°~15°,角接触关节轴承的倾角范围是2°~3°,推力关节轴承的倾角范围是6°~9°。


  • 配合

  在任何情况下,关节轴承所选用的配合均不得使套圈发生不均匀的变形,其配合性质和等级的选择必须根据轴承类型、支承形式及载荷大小等工作条件来决定。



  • 装卸

  关节轴承的装卸应遵循以下原则,即装配和拆卸所施加的力不能直接通过球形滑动面进行传递。另外,应使用辅助装卸工具,如套筒、拆卸器等,把外界所施加的装卸力直接和均匀地施于所配合的套圈上,或用加热等辅助方法进行无载荷的装卸


  • 安装

  当装配关节轴承系列时,有必要特别留意外圈分割面的位置。为避免负荷直接作用在分割面上,需将分割面维持与符合方向成直角方向。


  • 润滑

  当施加负荷及摆动运动所产生的速度都很小时,给油式关节轴承可在无润滑的情况下操作。尽管如此,一般情形下都必须定期补充油脂。在初次安装运转时,建议润滑周期需适度缩短。


  无给油式关节轴承可以再无润滑的情形下使用。然而,若在操作前加入锂皂基油脂时,关节轴承的使用期限将可更为延长。若在轴承周围空间注入油脂时,关节轴承将更能有效的防护灰尘及异物的入侵。
